Concetto e caratteristiche del cavo industriale
1. Definizione: i cavi industriali sono cavi specializzati utilizzati in vari scenari industriali come alimentazione, controllo e segnalazione, dotati di resistenza all'alta tensione, resistenza alla temperatura e resistenza alle interferenze.
2. Classificazione: i tipi comuni includono cavi di alimentazione, cavi di controllo, cavi schermati, cavi resistenti alle alte temperature e cavi Ethernet industriali, ciascuno dei quali soddisfa diversi livelli di tensione e requisiti ambientali.
3. Scenari applicativi: ampiamente utilizzato nelle centrali elettriche, nell'automazione industriale, nella robotica, nell'industria mineraria e nella costruzione navale, dove sono richiesti requisiti di carico elevato o elevata affidabilità.
4. Requisiti tecnici: deve soddisfare gli standard nazionali o di settore relativi ai test di resistenza all'isolamento, ritardo di fiamma e resistenza alle interferenze elettromagnetiche per garantire un funzionamento sicuro a lungo termine.

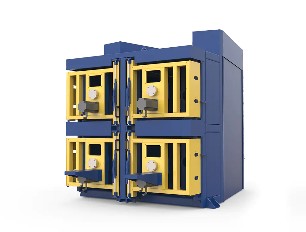

Cos'è un Linea di produzione di cavi industriali ?
Essenza di una linea di produzione di cavi industriali
1. Concetto generale: una linea di produzione di cavi completamente automatizzata che copre ogni processo chiave dall'ingresso delle materie prime all'imballaggio del prodotto finito, ottenendo una produzione "one-stop".
2. Vantaggi principali: grazie al design modulare e al layout flessibile, può essere rapidamente adattato in base alla capacità, alle specifiche e ai materiali per soddisfare le esigenze di produzione multivariata di piccoli o grandi lotti.
3. Tecnologie chiave: utilizzando attrezzature specializzate per estrusione, trazione, avvolgimento, taglio automatico, spelatura e crimpatura ad alta precisione, si ottiene un controllo rigoroso sulle dimensioni e sullo spessore dell'isolamento.
4. Valore dell'industria: nel contesto dell'Industria 4.0, la linea di produzione dei cavi è un anello cruciale per realizzare una produzione intelligente e migliorare la reattività della catena di fornitura.
Quali sono le fasi principali di una linea di produzione di cavi industriali?
Fasi principali di una linea di produzione di cavi industriali
| Palcoscenico | Attrezzatura/processo chiave | Caratteristiche principali delle funzioni |
| 1. Prelavorazione delle materie prime | Silo materiale, sistema di pesatura | Dosaggio preciso di PVC, PE, TPEE, PP, FEP e altri materiali isolanti per garantire una formulazione coerente. |
| 2. Tiraggio ed estrusione | Estrattore, macchina per estrusione (90 mm / 150 mm / 65 mm) | Premere uniformemente la plastica fusa sui conduttori, formando una struttura coestrusa multistrato. |
| 3. Raffreddamento e solidificazione | Tubi di raffreddamento, sistema di raffreddamento ad aria/acqua | Rapida caduta di temperatura per solidificare il cavo, prevenire stress interni e migliorare la resistenza meccanica. |
| 4. Avvolgimento e taglio | Rack di avvolgimento, macchina da taglio automatica | Raccogliere il cavo a una lunghezza o a un peso preimpostati, ottenendo un imballaggio a lunghezza fissa o un avvolgimento della bobina. |
| 5. Post-elaborazione | Spellatura, crimpatura e guaina termorestringente | Forniscono una terminazione affidabile delle estremità dei cavi, soddisfacendo i requisiti di assemblaggio in loco. |
| 6. Ispezione e imballaggio | Sistema di ispezione in linea, linea di confezionamento | Eseguire ispezioni di resistenza, dielettriche e visive; confezionare automaticamente i prodotti qualificati e smistare gli scarti. |
Preparazione delle materie prime, trafilatura e ricottura del filo
1. Ispezione e dosaggio delle materie prime: l'ispezione di qualità viene eseguita su barre di rame, barre di alluminio e materiali isolanti (PVC, PE, TPEE, PP, FEP, ecc.) per garantire che i conduttori e i materiali isolanti soddisfino le specifiche tecniche.
2. Trafilatura del filo (trafilatura del monofilamento): le barre metalliche vengono trasformate in filamenti sottili utilizzando una macchina da trafilatura a più passaggi. I diametri possono raggiungere 0,4 mm–2,0 mm per soddisfare i requisiti delle diverse specifiche dei cavi.
3. Trattamento di ricottura: dopo la trafilatura, viene eseguita la ricottura a bassa temperatura per eliminare lo stress interno, migliorare la duttilità del conduttore e fornire proprietà fisiche uniformi per la successiva cordatura.
Cordatura e formazione di conduttori
1. Cordatura del conduttore: più filamenti sottili vengono attorcigliati insieme in una cordatrice a una velocità di torsione preimpostata per formare conduttori singoli o multipli. I metodi di cordatura più comuni includono fili a filamento singolo, doppio e triplo.
2. Trazione e prestiro: il conduttore a trefolo viene trasportato ai processi successivi utilizzando un dispositivo di trazione, mantenendo la tensione e la precisione della posizione per garantire la continuità del processo di estrusione.
3. Avvolgimento con nastro semiconduttivo per la cordatura del conduttore che blocca l'acqua (per cavi impermeabili): uno strato a trefolo del conduttore che blocca l'acqua viene avvolto attorno al conduttore e viene aggiunto un nastro semiconduttivo per migliorare la resistenza all'umidità del cavo e le prestazioni di schermatura.
Estrusione di isolamento:
1. Selezione e formulazione dei materiali: i comuni materiali isolanti come PVC, PE, TPEE, PP e FEP possono essere estrusi con precisione per soddisfare i requisiti di resistenza alla temperatura, resistenza all'olio e ritardanza di fiamma di diversi cavi.
2. Processo di estrusione: la tecnologia di coestrusione a strato singolo o multistrato viene utilizzata per coprire uniformemente la superficie del conduttore con materiale isolante fuso, formando uno strato isolante di spessore uniforme.
3. Raffreddamento e polimerizzazione: dopo l'estrusione, viene utilizzato il raffreddamento ad acqua o il raffreddamento ad aria per polimerizzare rapidamente lo strato isolante, prevenendo bolle d'aria interne e migliorando la resistenza elettrica. Schermatura e guaina
1. Schermatura metallica: aggiunta di fogli di rame, fogli di alluminio o strati intrecciati di metallo all'esterno dello strato isolante per ottenere una schermatura contro le interferenze elettromagnetiche (EMI), comunemente utilizzata nei cavi di controllo industriale.
2. Estrusione di guaina di plastica: utilizzo di un estrusore ad alta pressione per coprire lo strato schermante con materiali di guaina come cloruro di polivinile (PVC) o polietilene (PE) per formare uno strato protettivo esterno.
3. Coestrusione multistrato: completamento della struttura di isolamento, schermatura e guaina in un unico passaggio utilizzando la tecnologia di coestrusione a tre strati, migliorando l'efficienza produttiva e riducendo il consumo energetico.
Armatura e copertura esterna
1. Armatura (nastro o filo d'acciaio): aggiunta di uno strato di nastro d'acciaio o filo intrecciato all'esterno della guaina per migliorare la resistenza meccanica e le proprietà di trazione del cavo, adatto per cavi sottomarini o cavi ad alta tensione.
2. Strato anticorrosione: utilizzo di un rivestimento anticorrosione o di un nastro impermeabile per l'avvolgimento secondario per impedire ai supporti esterni di corrodere il conduttore metallico.
3. Guaina esterna (rivestimento esterno): lo strato più esterno utilizza materiale in PVC o polipropilene resistente agli agenti atmosferici, fornendo protezione generale e identificazione del colore.
Test e confezionamento del prodotto finito
1. Test di scarica parziale e di resistenza alla tensione: sui cavi rivestiti vengono eseguiti test di scarica parziale e di resistenza alla tensione per garantire che le prestazioni di isolamento soddisfino gli standard internazionali.
2. Ispezione del prodotto finito: include test multipli quali dimensioni, aspetto, conduttività ed efficacia della schermatura. Solo i cavi che superano i test possono procedere alla fase di confezionamento.
3. Imballaggi a lunghezza fissa: per gli imballaggi a lunghezza fissa viene utilizzato un sistema automatizzato di taglio, avvolgimento ed etichettatura, facilitando la successiva logistica e l'uso in loco.
4. Magazzino e spedizione: dopo l'imballaggio, viene eseguita la registrazione del codice a barre e il cavo entra nel sistema di magazzino per la spedizione in base agli ordini.
Design modulare e personalizzazione
1. Struttura modulare: la linea di produzione adotta un design modulare, consentendo di utilizzare le apparecchiature di ciascun processo in modo indipendente o in combinazione, consentendo un'espansione flessibile.
2. Personalizzazione: i clienti possono selezionare liberamente moduli come cordatrici, estrusori e macchine per guaine in base alla capacità di produzione, al diametro del filo e ai requisiti di processo per ottenere soluzioni di linea di produzione personalizzate.
3. Sistema di controllo intelligente: l'intero processo adotta il controllo automatizzato PLC/SCADA, realizzando il monitoraggio in tempo reale e l'acquisizione dei dati dei parametri di processo, migliorando la stabilità della produzione e la tracciabilità della qualità.
Come migliorare il livello di automazione di una linea di produzione di cavi industriali e ridurre l'intervento manuale?
Percorsi per migliorare il livello di automazione di una linea di produzione di cavi industriali
1. Presentazione dell'intelligenza artificiale e della visione artificiale: l'utilizzo di modelli di deep learning per il rilevamento dei difetti in tempo reale durante i processi di estrusione e avvolgimento migliora significativamente la precisione di identificazione dei difetti e riduce i costi di ispezione manuale.
2. Digital Twin e manutenzione predittiva: costruzione di un modello digital twin della linea di produzione per monitorare parametri chiave come la temperatura e le vibrazioni delle apparecchiature in tempo reale, fornendo avvisi tempestivi di guasti ed evitando tempi di fermo imprevisti.
3. Trasformazione modulare flessibile: l'utilizzo di moduli standardizzati (come teste di estrusione rapidamente sostituibili e unità di avvolgimento programmabili) consente il passaggio rapido tra diverse specifiche di cavo, migliorando la flessibilità e la reattività della linea di produzione.
4. Logistica automatizzata e AGV: utilizzare veicoli a guida automatizzata (AGV) tra lo stoccaggio delle materie prime e le operazioni di uscita dei prodotti finiti per ottenere una movimentazione senza equipaggio e abbreviare i cicli logistici.
5. Integrazione MES ed ERP: integra profondamente il Manufacturing Execution System (MES) con l'Enterprise Resource Planning (ERP) per ottenere una pianificazione della produzione basata sugli ordini, una pianificazione della capacità in tempo reale e un'ottimizzazione dell'inventario.
Quali sono le misure di protezione e sicurezza per una linea di produzione di cavi industriali?
Misure di protezione della sicurezza per una linea di produzione di cavi industriali:
1. Sicurezza del corpo macchina
Interblocco porta e arresto di emergenza: l'alimentazione viene fornita solo dopo la chiusura della porta di sicurezza, consentendo l'interruzione istantanea dell'alimentazione in caso di emergenza.
Coperture protettive e parapetti: le coperture protettive sono installate su parti mobili critiche per impedire al personale di entrare accidentalmente in aree pericolose.
2. Sicurezza elettrica
Isolamento e messa a terra: tutti i componenti elettrici devono essere conformi agli standard di resistenza di isolamento e messa a terra IEC/GB per evitare perdite.
Design impermeabile e antipolvere: i punti di ingresso dei cavi e gli armadietti di controllo utilizzano guarnizioni impermeabili per resistere ad ambienti umidi o polverosi.
3. Sicurezza dell'ambiente di lavoro
Prevenzione di incendi ed esplosioni: utilizzare materiali ignifughi e installare sistemi automatici di estinzione incendi per soddisfare i requisiti di ambienti ad alta temperatura o infiammabili.
Avvisi e segnali di sicurezza: installare segnali e spie con codice colore nei punti chiave per ricordare agli operatori di mantenere le distanze di sicurezza.
4. Formazione e sistemi del personale
Ispezioni di sicurezza regolari: condurre ispezioni di campionamento pre-utilizzo e ispezioni di sicurezza regolari secondo gli standard del settore. Spegnere immediatamente e correggere eventuali non conformità.
Procedure operative ed esercitazioni: sviluppare manuali operativi dettagliati e organizzare regolarmente esercitazioni di emergenza per migliorare la consapevolezza della sicurezza dei dipendenti.
